BOSCH M_RE90P12- MICROFONO CUELLO DE CISNE DE CONDENSADOR/ BASE XLR/12 PULGADAS
- SKU RE90P-12
- Categoria CCTV Industrial > Audio & Video > Audio y Megafonía > Micrófonos

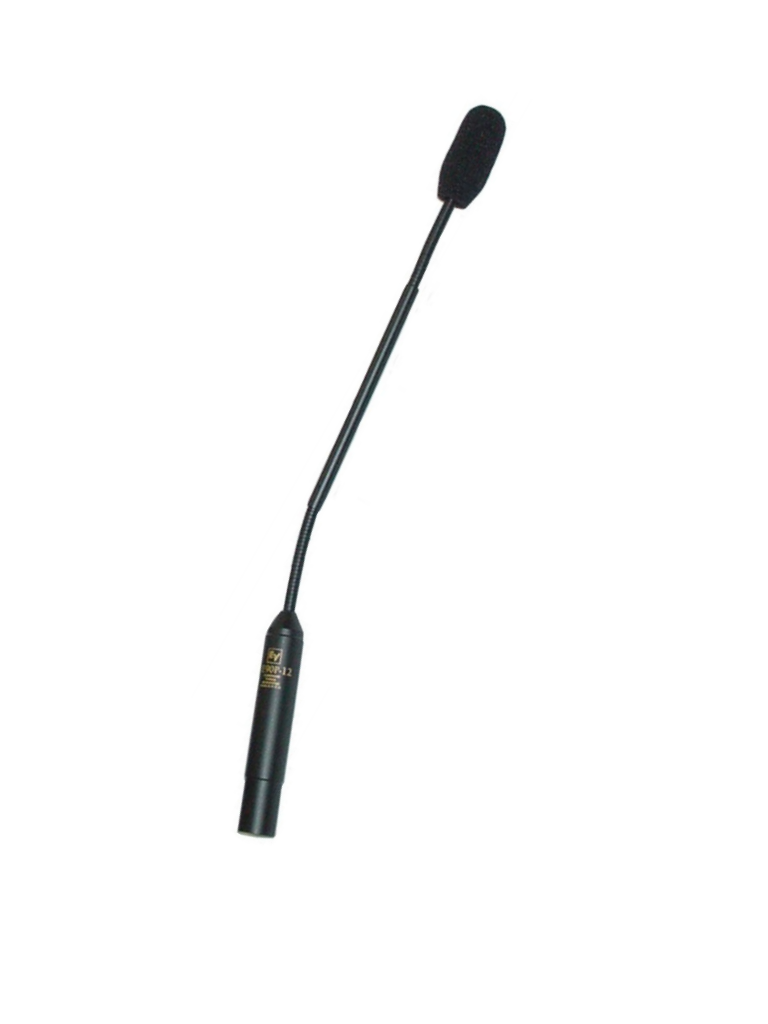

Micrófono de cuello de cisne RE90P-12
El podio Electro-Voice RE90P-12 y RE90P-18 son micrófonos son “electrodos de retorno” con alimentación fantasma y micrófonos de condensador de cuello de cisne en miniatura. La característica de electreto posterior proporciona mayor sensibilidad, más amplia respuesta de frecuencia y superior inmunidad de manejo del ruido que un micrófono diafragma-electret.
El RE90P-12 y RE90P-18 están altamente protegidos de RFI / GSM interferencia, y están diseñados mecánicamente para una rápida, fácil montaje en un atril, púlpito o podio equipado con un mamparo hembra XLR tipo receptáculo de 3 clavijas.
Para permanente Instalación, opcional fija (kit de montaje en brida FMK) y los accesorios de montaje en choque (kit de montaje en choque CPSM) son también disponible. Los modelos RE90P-12 y RE90P-18 están diseñados para aplicaciones de refuerzo de sonido.
La respuesta de frecuencia es adaptada para la reproducción de sonido de rango completo con sonido natural, pick-up optimizado para el uso de primer plano. El pequeño diámetro del cuello de cisne tiene dos juntas flexibles y un tubo central rígido. El tubo rígido evita la torsión antiestética del cuello de cisne pero permite al usuario colocar exactamente el micrófono.
La carcasa de la electrónica tiene una base de 3/4 de pulgada de diámetro terminado con un conector de 3 pines tipo XLR que permite el micrófono para ser conectado directamente a un ya existente receptáculo tipo XLR para montaje en panel.
La salida electrónica, utiliza el circuito en una construcción equilibrada sin transformador con una impedancia de baja salida, que suele ser de 200 ohmios.
Esto permite largos tramos de cable sin degradar el funcionamiento del micrófono. El RE90P-12 y el RE90P-18 son diseñado para ser alimentado por un fantasma con un amplio rango de voltaje, 9-52 Vcc (norma DIN 45 596).
Notas de aplicación:
Los micrófonos de cuello de ganso RE90P-12 y RE90P-18 están diseñados para aplicaciones de refuerzo de sonido que requieren alta calidad, amplia respuesta y un patrón polar uniforme en un delgado, ajustable micrófono de cuello de cisne.
El RE90P-12 y RE90P-18 pueden ser empleado en atriles, podios y en la mezcla de consolas como micrófono de conversación u otras aplicaciones que requieran una rápida o aplicaciones de cierre o normal, el discurso de los podios, los atriles o los púlpitos normalmente requieren un parabrisas para controlar el ruido de la respiración y P-popping o, en algunos casos,
el ruido del viento procedente del aire en circulación. Un pequeño parabrisas de espuma de dos etapas, se incluye con los micrófonos RE90P-12 y RE90P-18.
Este dos etapas del filtrado proporciona un mayor aislamiento del ruido P-pop en un menor paquete. En algunos lugares, hay un deseo de adjuntar permanentemente, el parabrisas de espuma al micrófono para evitar pérdidas. Incluido con el micrófono hay dos tiras de cinta de doble cara (la segunda la tira es de repuesto). Para fijar permanentemente el parabrisas de espuma, primero agriete y retire la capa protectora trasera de una tira de cinta. Aplique la cinta al transductor envolviéndola alrededor del adaptador de cuello de cisne. Los ocho puertos apantallados en el transductor,
debería estar bien por encima de la cinta para no molestar el sonido que recibe.
A continuación, retire la capa frontal protectora de la adjunta, cinta. Ahora, tire del parabrisas hacia abajo sobre la cinta, deteniéndose
cuando el final de la espuma es uniforme con el cuello de cisne flexible.
Atención: la espuma del parabrisas es delicada y, por lo tanto, fácil rasgado aplicando demasiada fuerza.
Arquitectos e Ingenieros
Presupuesto:
RE90P-12:
El micrófono será un electret de fondo cardioide de una sola D, tipo de condensador con respuesta de frecuencia de los 100 a 15,000 Hz.
El micrófono producirá un alto grado de calidad de la señal de salida. A pesar de la posible presencia de RF en campo cercano (radiofrecuencia)
los dispositivos como los celulares. El micrófono tendrá un 200 ohm, salida nominal balanceada, con un nivel de salida de 4.5mV / pascal. los el micrófono tendrá un elemento generador de electreto posterior cuya salida no debe verse afectada de manera apreciable por temperaturas extremas de -17.8 ° C (0 ° F) a 54.4 ° C (130 ° F) y / o por extremos de humedad.
Las dimensiones serán de 20 mm (0.79 in.) De diámetro y 418 mm (16.5 in.) de largo. El micrófono debe incluir un cuello de cisne de 302 mm (11.9 pulg.) con un conector de terminación de tipo XLR profesional de 3 clavijas y un parabrisas exterior.
El micrófono será de construcción metálica el Electro-Voice RE90P-12 está especificado.
RE90P-18:
El micrófono será un electret de fondo cardioide de una sola D, tipo de condensador con respuesta de frecuencia de los 100 a 15,000 Hz.
El micrófono producirá un alto grado de calidad de la señal de salida. A pesar de la posible presencia de RF en campo cercano (radiofrecuencia) como dispositivos como los celulares.
El micrófono tendrá un 200 ohm. salida nominal balanceada, con un nivel de salida de 4.5mV / pascal. los el micrófono tendrá un elemento generador de electreto posterior cuya salida no debe verse afectada de manera apreciable por temperaturas extremas de (-17.8 ° C (0 ° F) a 54.4 ° C (130 ° F) y / o por extremos de humedad.
Las dimensiones serán de 20 mm (0,79 pulg.) De diámetro y 571 mm. (22.50 pulgadas) de largo. El micrófono incluirá un diámetro de 454 mm (17.9 pulgadas), cuello de cisne con terminación de estilo XLR profesional de 3 clavijas conector y un parabrisas externo. El micrófono será de construcción de metal. El Electro-Voice RE90P-18 está especificado.
Accesorios de montaje:
- Kit de montaje de choque CPSM: El montaje de choque Electro-Voice CPSM aísla efectivamente montá los micrófonos de podio RE90P-12 y RE90P-18 desde vibraciones inducidas por golpes que se experimentarían en los podios, mesas y escritorios, además de brindar seguridad antirrobo. En comparación con el montaje duro, el amortiguador CPSM proporciona 15 dB (más de 5 veces) de aislamiento de choque a 200 Hz.
- Kit de montaje de brida FMK: Para instalaciones que no requieren un montaje de choque, la brida FMK el soporte está diseñado para una instalación rápida en podios, púlpitos, mesa y escritorios, y proporciona seguridad antirrobo.
Nota: Micrófono de cuello de cisne RE90P-12
El micrófono será un electret de fondo cardioide de una sola D, tipo de condensador con respuesta de frecuencia de los 100 a 15,000 Hz.
Numero de pedido: RE90P-12.
Características principales:
- RF Shield proporciona un blindaje RFI / GSM superior.
- Tamaño pequeño: discreto para aplicaciones de podio.
- Frecuencia y respuesta polar cardioide uniforme.
- En toda la gama, para un sonido natural y alta resistencia a la retroalimentación.
- La salida baja de 200 ohmios permite largos tramos de cable.
- El soporte de choque opcional CPSM podium proporciona más de 15 dB de aislamiento de choque mecánico a 200 Hz.
Especificaciones:
- Elemento de generación: Condensador, electret posterior.
- Respuesta de frecuencia: 100 Hz a 15,000 Hz (ver tabla).
- Patrón polar: (ver tabla) cardioideSensibilidad, circuito abierto.
- Tensión, 1 kHz: 4.5mV / Pascal.
- Rango dinámico: 102 dB SPL.
- Ruido de salida equivalente: <28 dB SPL "A" ponderado (0 dB = 20 micropascales) Impedancia de salida, 1 kHz: 200 ohmios.
- Requisitos de alimentación: fuente fantasma de 9 a 52 voltios.
- Consumo actual: <5 mA con suministro de P48v.
- Polaridad: Una presión positiva sobre el diafragma produce un voltaje positivo en la salida pin 2 (+).
- Acabado: Negro no reflectante.
- Condiciones ambientales: Humedad relativa 0-50%: -29 ° a 74 ° C (-20 ° a 165 ° F)
- Humedad relativa de 0 a 95%: -29 ° a 57 ° C (-20 ° a 135 ° F)
- Montaje: Conector macho de 3 pines XLR.
- Dimensiones, cuello de cisne y longitud de la cabeza:
- RE90P-12 = 280.7 mm (11.05 ”).
- RE90P-18 = 443.2 mm (17.45 ”).
- Dimensiones, Otro: Max. Diámetro de la cabeza = 12.7 mm (0.5 ").
- Diámetro del cuello de cisne = 6.4 mm (0.25 ”).
- Electo. Módulo dia. = 20 mm (0.79 ”).
- Diámetro del conector = 19 mm (0.75 ”).
- Peso neto: RE90P-12 = 182 g (6.4 oz.)
- RE90P-18 = 244 g (8.6 oz.).
- Peso de envío: RE90P-12 = 182 g (6.4 oz.).
- RE90P-18 = 244 g (8.6 oz.).
- Accesorios incluidos: parabrisas.
- Accesorios opcionales: Kit de montaje de brida FMK y Kit de montaje de choque CPSM.
