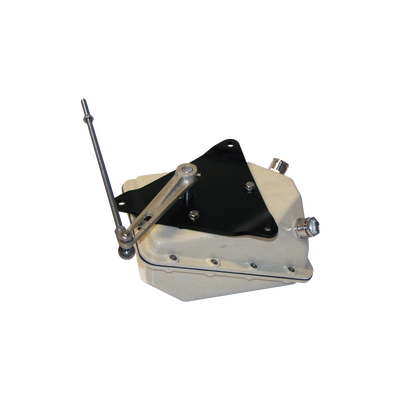

La Unidad de Retroalimentación de Timón RF14XU es un dispositivo robusto diseñado para transmitir señales de frecuencia variable y voltaje proporcional al ángulo del timón, compatible con sistemas de piloto automático Simrad e indicadores de ángulo de timón. Su construcción incluye una carcasa de poliéster reforzado con fibra de vidrio no inflamable y una placa de montaje de aluminio resistente al agua de mar, asegurando durabilidad en entornos marinos.
Características Principales
Características
- Unidad de retroalimentación de larga duración con enlace de transmisión
- Salida de frecuencia variable para pilotos automáticos Simrad
- Salida de voltaje separada para indicadores de ángulo de timón
- Doble juego de interruptores de límite
- Requiere alimentación de 24VDC
Detalles Técnicos
Especificaciones
- Rango de ángulo de timón: ±90 grados desde la posición media
- Señal de voltaje: ±9V alrededor de la mitad del voltaje de alimentación
- Señal de frecuencia: 3400 Hz como referencia de posición media, variando a 20 Hz/grado
- Giro libre del eje: 360 grados
Interfaces y Conectividad
- Salida de frecuencia variable para piloto automático Simrad
- Salida de voltaje para indicadores de ángulo de timón
- Doble juego de interruptores de límite para el equipo de dirección
Aplicaciones y Casos de Uso
Navegación Marítima
Ideal para embarcaciones que requieren un control preciso del timón mediante sistemas de piloto automático.
Monitoreo de Ángulo de Timón
Proporciona retroalimentación precisa para indicadores de ángulo de timón en tiempo real.
Seguridad en la Dirección
Los interruptores de límite aseguran que el equipo de dirección no exceda los ángulos de timón seguros.
Descarga la ficha técnica aquí
