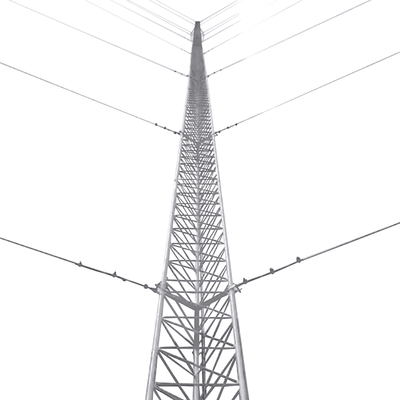

Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
Review: 5 -
Rated 5/5 based on 11 customer reviews
"Excelentes productos" by , written onJun 4, 2021
Los productos siempre en tiempo y forma.
Vigilancianetwork 1

Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Available: In Stock
$ 16,876.65 MXN
Logo SYSCOM TOWERS

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
  • Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 15 metros (5 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
  • Aplicación: Intemperie (Zonas Húmedas)
Incluye los siguientes componentes
  • 5 unidades - STZ30G - Tramo de torre de 30 cm de ancho de cara
  • 1 unidad - SCZ30PG - Copete de torre de 30 cm con opresor para pararrayo
  • 1 unidad - SBA30G - Base para torre de 30 cm
  • 1 unidad - SAB30G - Ancla para base de torre
  • 3 unidades - SJB30G - Brida de sujeción de Retenida
  • 3 unidades - SAP02G - Ancla de piso para Retenida
  • 18 unidades - CUELLO-14-HDG - Cuello para cable de retenida
  • 54 unidades - NUDO-316-FJG - Abrazadera tipo perro de 3/16'
Accesorios complementarios (No incluidos)

No incluye cable de retenida. Se recomiendan 160 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Sistema de Señalización/Iluminación (No incluido)
  • 2 unidades - EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
  • 2 unidades - HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)
  • 1 unidad - SHE-LV - Par de herrajes de sujeción
  • 1 unidad - S-GULV - Guía para línea
  • 18 unidades - SRET-338CAM - Cable de 3/8'
  • 6 unidades - NUDO-38FJG - Nudo forjado 3/8'
  • 2 unidades - CUELLO-38-HDG - Cuello 3/8'
  • 1 unidad - TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
  • 1 unidad - SYS-USA7B - (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Pararrayo + Tierra física con Cable (No incluido)

KLP-TZ15-PRO - ¡Todo incluido! Ideal para torres de 15 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
  • 1 unidad - TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • 1 unidad - S610 - Registro plástico
  • 3 unidades - TGCR11 - Conector de Ojo
  • 2 unidades - TGAB18 - Conector para Varilla
  • 1 unidad - TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
  • 1 unidad - TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
  • 1 unidad - TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
  • 1 unidad - S610 - Registro plástico chico
  • 1 unidad - ANTIOX - Aerosol para protección de terminales
  • 3 unidades - TGCR11 - Conector de Ojo
  • 2 unidades - TGAB18 - Conector para Varilla
  • 10 unidades - TGAC - Aislador para torre

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de instalación de retenida

Imágenes de Instalación

Torre Arriostrada

Descarga la ficha técnica aquí
