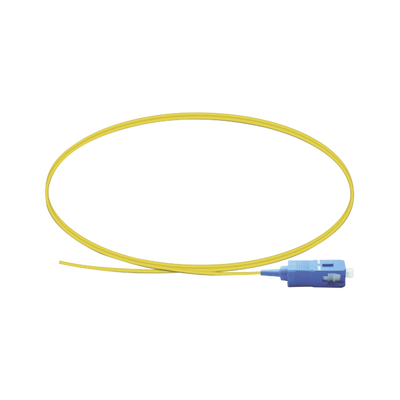

Pigtail de Fibra Óptica Monomodo SC/UPC, Símplex de 1 Metro (3.28 Pies)
Review: 5 -
Rated 5/5 based on 11 customer reviews
"Excelentes productos" by , written onJun 4, 2021
Los productos siempre en tiempo y forma.
Vigilancianetwork 1

Pigtail de Fibra Óptica Monomodo SC/UPC, Símplex de 1 Metro (3.28 Pies)

Disponible: En Stock
$ 20.99 MXN
Pigtail de Fibra Óptica Monomodo SC/UPC

Características Principales

  • Conector: SC/UPC
  • Longitud: 1 metro
  • Tipo de fibra: Monomodo G.652D
  • Forro: 0.9 mm, PVC
Especificaciones de Fibra
  • Atenuación @1310 nm: ≤0.35 dB/km
  • Atenuación @1550 nm: ≤0.21 dB/km
  • Dispersión coeficiente @1310 nm: ≤3.5ps/nm·km
  • Dispersión coeficiente @1550 nm: ≤18ps/nm·km
  • Longitud de onda de dispersión cero: 1300~1322 nm
  • Pendiente de dispersión cero: ≤0.091ps/nm²·km
Características Mecánicas
  • Resistencia a fatiga (Nd): ≥22
  • Fuerza de desprendimiento: 1.3~8.9N
  • Tensión de prueba: ≥1.05%
  • Color del buffer: Blanco o bajo solicitud
  • Material del buffer: LSZH o PVC
Características Ambientales
  • Temperatura operación: -40 ~ +75°C
  • Longitud de onda operación: 1310/1550 nm
  • Conformidad: ROHS
  • Estándares: IEC 60794-1, ISO 9001:2008
Atenuación
  • Antes del cable: ≤0.35 dB/km @1310 nm
  • Antes del cable: ≤0.21 dB/km @1550 nm
  • Después del cable: ≤0.40 dB/km @1310 nm
  • Después del cable: ≤0.30 dB/km @1550 nm
  • Irregularidades fibra: ≤0.05 dB/km
  • Inhomogeneidad atenuación: ≤0.05 dB/km
Especificaciones de Dimensiones
  • Diámetro del núcleo: 8.8±0.4µm @1310 nm
  • Diámetro del revestimiento: 125±1.0µm
  • No circularidad del revestimiento: ≤1.0%
  • Error de concentricidad: ≤0.6µm
  • Dimensiones del buffer: 0.09±0.05 mm
Tolerancias de Longitud
  • L ≤ 1m: +50mm/0
  • 1m < L ≤ 3m: +100mm/0
  • 3m < L ≤ 10m: ±100mm
  • 10m < L ≤ 30m: ±150mm
  • L > 30m: ±200mm
Pérdidas por Curvatura
  • 1 vuelta; Φ16 mm @1550 nm: ≤0.05 dB
  • 100 vueltas; Φ25 mm @1310 nm: ≤0.05 dB
  • 100 vueltas; Φ25 mm @1550 nm: ≤0.05 dB
  • 100 vueltas; Φ30 mm @1625 nm: ≤0.05 dB

Descarga la ficha técnica aquí
