Descripción General

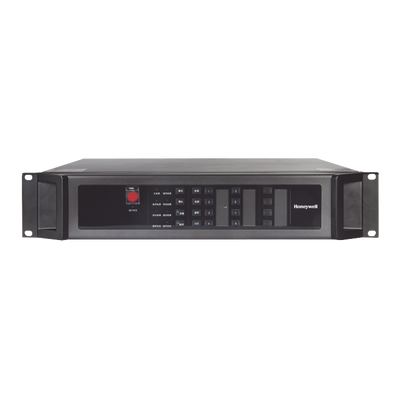

El X-DCS3000 es el administrador de sistema digital integrado que sirve como unidad básica del sistema de megafonía y evacuación X-618. Integra múltiples funciones como expansión de zonas, soporte de múltiples fuentes de audio, almacenamiento de archivos de audio, transmisión de audio por red, control de zonas, monitoreo, diagnóstico de fallos y más. Utiliza una arquitectura de matriz de audio que permite adaptarse a aplicaciones complejas de manera eficiente.
Características Principales
- Sistema altamente integrado
- Botones de operación especial (seleccionar todo, reiniciar, confirmar error, etc.)
- Capacidad de diagnóstico de fallos
- Control de volumen automático con detector de ruido
- Interconexión de zonas mediante software
- Soporte para múltiples fuentes de audio
- Redundancia de alimentación y amplificación
Conectividad de Red
- Hasta 8 canales de amplificador
- Soporte para matriz de audio 4x8
- 4 interfaces Ethernet 10M/100M adaptables
- Conexión con componentes basados en Ethernet
Almacenamiento de Audio
- Memoria flash para almacenamiento
- Capacidad para 60 minutos de mensajes de voz
- Posibilidad de subir archivos de audio mediante software X-618
Seguridad y Robustez
- Detección de errores en fuente principal y de respaldo
- Detección de fallos en circuitos de amplificador y altavoces
- Protección contra sobrecorriente con fusible
- Redundancia de alimentación y amplificación
Interfaces
- 8 salidas de contacto seco
- 8 entradas de contacto seco
- 8 interfaces de amplificador
- Puerto RS-485
- Puerto de alimentación principal
- Puerto de alimentación de respaldo (DC 24V)
Indicadores
- Indicadores de estado del dispositivo
- Indicadores de estado de zonas
- Indicadores de estado de fuentes de audio
Componentes Físicos
- Botones de selección de zonas
- Botones de selección de fuentes de audio
- Botones de modo de emergencia
- Puerto para altavoces
Especificaciones Eléctricas
-
Alimentación Principal: AC 100~240V, 50/60Hz
-
Alimentación de Respaldo: DC 21.5V-28.5V
-
Fusible: T2AL 250V
-
Potencia Nominal: 50W
Especificaciones de Audio
-
Entradas Auxiliares: 3 canales
-
Impedancia de Entrada: 10KΩ
-
Respuesta de Frecuencia: 60Hz-16KHz
-
Relación Señal/Ruido: >85dB
-
Distorsión: <0.06%
Condiciones de Operación
-
Temperatura de Operación: -10°C a +55°C
-
Temperatura de Almacenamiento: -40°C a +70°C
-
Humedad: <95% sin condensación
-
Dimensiones: 482 mm × 88 mm × 420 mm
Conexiones de Altavoces
-
Voltaje de Salida: 70V
-
Canales: 8 (con detección de fallos)
-
Potencia Máxima: 250W por canal
Contactos de Salida
-
Salidas: 8 (NO, NC y COM)
-
Voltaje Máximo: 250V AC / 30V DC
-
Corriente Máxima: 2.5A
Conexión a Red
-
Interfaz: 10M/100M Ethernet
-
Conmutación: 4 puertos
-
Memoria: 1GB (606MB para archivos de audio)
