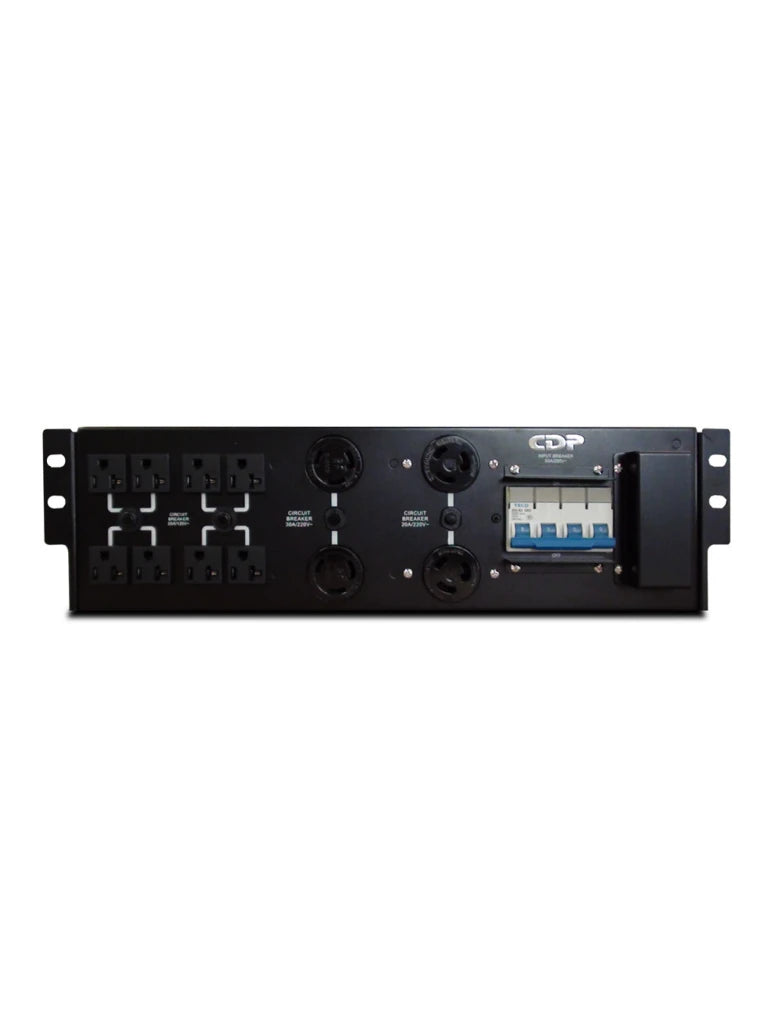

CDP UPO22-PDU 6-10K CDP PDU / Equipos de 6kVA y 10 kVA / Unidad externa de distribución de energía / 8 receptaculos nema 5-20R / 2 receptaculos nema L6-20R / 2 receptaculos nema L6-30R / Breaker de entrada del UPS
- Product SKU: UPO22-PDU 6-10K
Características Principales
El modelo UPO22-PDU 6-10K es una unidad de distribución de energía diseñada para funcionar con sistemas UPS (Uninterruptible Power Supply) de alta capacidad. Este módulo proporciona conexiones seguras y versátiles, facilitando la distribución de energía para equipos críticos. Es ideal para entornos que requieren estabilidad y flexibilidad en la administración de energía eléctrica.
Especificaciones
Componentes principales
- Breaker de entrada: Controla el suministro de entrada del UPS.
- Breaker de salida: Proporciona protección y control en las salidas.
- Receptáculos de salida:
- 8 receptáculos Nema 5-20R (120V).
- 4 receptáculos adicionales:
- 2 Nema L6-20R (220V).
- 2 Nema L6-30R (220V).
- Terminales de entrada: Para la conexión del UPS al sistema.
Instalacion
Inspección inicial
- Antes de la instalación, revise cuidadosamente que el equipo no presente daños.
- Confirme que todas las piezas están incluidas en el paquete:
- Unidad de distribución de energía x1.
- Guía rápida x1.
- En caso de daños o faltantes, no instale la unidad. Comuníquese con la paquetería y el distribuidor.
Consideraciones de instalación
- No utilice receptáculos de pared estándar como fuente de entrada del UPS, ya que no soportan la corriente máxima del equipo.
- Apague el suministro principal de energía del edificio y el UPS antes de comenzar.
- Prepare los cables siguiendo las especificaciones:
- Modelo 6K: Calibre 8 AWG o más grueso (soporta más de 40 A).
- Modelo 10K: Calibre 6 AWG o más grueso (soporta más de 63 A).
- Siga las normativas locales de coloración de cables.
Procedimiento de conexión
- Retire la cubierta de las terminales en el panel trasero del módulo.
- Conecte las terminales de salida del gabinete de aislamiento (ISO BOX) a las terminales de entrada del módulo PDU.
Incluye
- Unidad de distribución de energía (PDU).
- Guía rápida de instalación.
Foro
Para soporte técnico, guías adicionales o resolver cualquier duda sobre la UPO22-PDU 6-10K, visita el Foro de ayuda en TVCenlinea.com, donde expertos y otros usuarios podrán asistirte en la instalación y mantenimiento del equipo.
