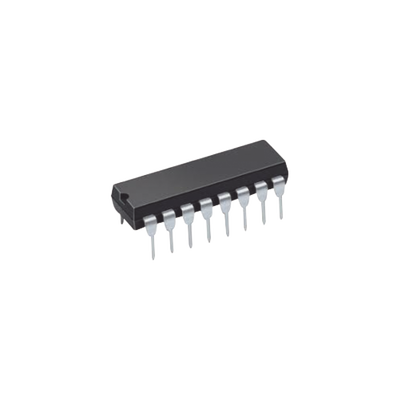

Circuito Integrado Cuádruple NOR Exclusivo de 2 Entradas, DIP 14
Review: 5 -
Rated 5/5 based on 11 customer reviews
"Excelentes productos" by , written onJun 4, 2021
Los productos siempre en tiempo y forma.
Vigilancianetwork 1

Circuito Integrado Cuádruple NOR Exclusivo de 2 Entradas, DIP 14

Available: In Stock
$ 53.93 MXN

Características Principales

  • Diseño compacto en encapsulado DIP 14
  • Cuádruple puerta NOR exclusiva de 2 entradas
  • Alta fiabilidad en aplicaciones digitales
  • Operación estable en amplio rango de voltaje
  • Bajo consumo de energía para eficiencia
Especificaciones Generales
  • Tipo: Cuádruple puerta NOR exclusiva
  • Encapsulado: DIP 14
  • Operación: -55°C a 125°C
  • Alimentación: 2V a 6V
  • Salidas: Standard Outputs
Características Eléctricas
  • Corriente de salida: ±25mA
  • Corriente de alimentación: ±50mA
  • Tiempo de subida: 1000ns (2V), 500ns (4.5V), 400ns (6V)
  • Disipación de potencia: 33pF (CPD)
Características de Compuerta
  • Entradas: 2 por compuerta
  • Salidas: 1 por compuerta
  • Compuertas totales: 4
  • Configuración: NOR Exclusivo
Aplicaciones Típicas
  • Comparadores lógicos
  • Generadores y verificadores de paridad
  • Sumadores/restadores
  • Sistemas digitales generales
Especificaciones de Voltaje
  • VIH (Min): 1.5V (2V), 3.15V (4.5V), 4.2V (6V)
  • VIL (Max): 0.5V (2V), 1.35V (4.5V), 1.8V (6V)
  • VOH (Min): 1.9V (2V), 4.4V (4.5V), 5.9V (6V)
  • VOL (Max): 0.1V (2V-6V)
Tabla de Verdad
Entrada A Entrada B Salida Y
L L H
L H L
H L L
H H H
Orden y Disponibilidad
  • CD74HC7266E: PDIP 14 Ld
  • CD74HC7266M: SOIC 14 Ld
  • CD74HC7266MT: SOIC 14 Ld (250 piezas)
  • CD74HC7266M96: SOIC 14 Ld (2500 piezas)

Descarga la ficha técnica aquí
