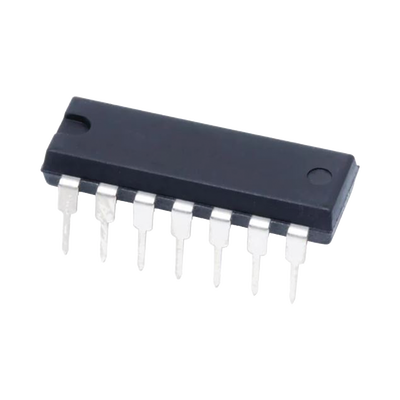

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.
Review: 5 -
Rated 5/5 based on 11 customer reviews
"Excelentes productos" by , written onJun 4, 2021
Los productos siempre en tiempo y forma.
Vigilancianetwork 1

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

Available: In Stock
$ 20.03 MXN

Características Principales

  • Switch analógico SPST de doble canal
  • Resistencia de contacto baja, solo 10 ohmios
  • Diseño compacto para integraciones eficientes
  • Permite conmutación precisa y rápida
  • Compatible con múltiples aplicaciones electrónicas
Especificaciones Generales
  • Tipo: Switch analógico SPST
  • Canales: Doble canal
  • Tensión de alimentación: 1.65V a 5.5V
  • Resistencia ON: 10Ω (máx 15Ω a 4.5V, 20Ω a 3V)
  • Corriente máxima: ±50mA por canal
  • Tiempo de activación: 3.4-6.1ns (5V), 4.3-7.1ns (3.3V)
  • Tiempo de desactivación: 1.3-4.2ns (5V), 1.3-4.7ns (3.3V)
Características Eléctricas
  • Carga inyectada: 1pC (5V), 0.5pC (3.3V)
  • Distorsión armónica: 0.01% (5V), 0.065% (3.3V)
  • Corriente de alimentación: 1μA (típico), 5μA (máx)
  • Capacitancia OFF: 5.5-6pF
  • Capacitancia ON: 13.5-14pF
  • Aislamiento OFF: -68dB a 10MHz
  • Crosstalk: -66dB a 10MHz
Condiciones de Operación
  • Rango operativo: -40°C a 85°C
  • Tensión lógica alta: 0.7×VCC a 5.5V
  • Tensión lógica baja: 0 a 0.3×VCC
  • Corriente de fuga: ±1μA (típico), ±1μA (máx)
  • Tensión de ruptura: -0.5V a 6.5V
  • Protección ESD: ±2000V HBM, ±1000V CDM
Características Físicas
  • Paquetes disponibles: SSOP, VSSOP, DSBGA
  • Tamaño SSOP: 2.95mm x 2.80mm
  • Tamaño VSSOP: 2.30mm x 2.00mm
  • Tamaño DSBGA: 1.25mm x 2.25mm
  • Disipación térmica: 99.8°C/W (DSBGA), 214.1°C/W (SSOP)
  • Latch-up: >100mA por JESD78, Clase II

Aplicaciones

  • Circuitos de muestreo y retención
  • Equipos portátiles con batería
  • Enrutamiento de señales de audio y video
  • Circuitos de comunicación
  • Teléfonos celulares
  • Sistemas de adquisición de datos de baja tensión
  • PDAs

Descarga la ficha técnica aquí
