Conector BNC Macho para cable FSJ150A
Review: 5 -
Rated 5/5 based on 11 customer reviews
"Excelentes productos" by , written onJun 4, 2021
Los productos siempre en tiempo y forma.
Vigilancianetwork 1

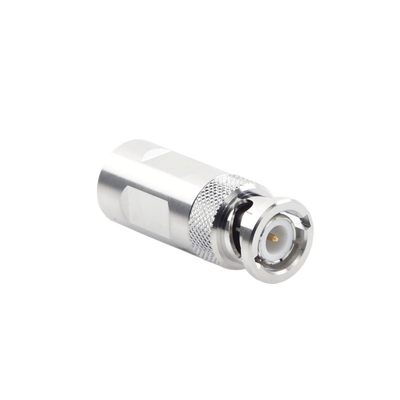

Conector BNC Macho para cable FSJ150A

Available: In Stock
$ 648.30 MXN

Características Principales

  • Conector BNC macho para cable FSJ150A
  • Modo de ensamble auto-sujetado
  • Cuerpo plateado de alta resistencia
  • Contacto central de oro cautivo
  • Aislante dieléctrico de teflón
Especificaciones Eléctricas
  • Impedancia: 50 ohm
  • Frecuencia operación: 0 – 4000 MHz
  • Tensión RF: 500 Vrms máximo
  • Resistencia contacto exterior: 1.00 mOhm máximo
  • Resistencia contacto interior: 2.50 mOhm máximo
  • Resistencia aislamiento: 5000 MOhm mínimo
  • Potencia promedio: 0.4 kW @ 900 MHz
  • Potencia pico: 5.00 kW máximo
  • Efectividad blindaje: -110 dB
Especificaciones Mecánicas
  • Estilo cuerpo: Recto
  • Método sujeción exterior: Auto-clamp
  • Método sujeción interior: Cautivo
  • Revestimiento exterior: Trimetal
  • Revestimiento interior: Oro
  • Durabilidad interfaz: 500 ciclos
  • Fuerza retención: 450 N | 101 lbf
  • Par de torsión: 1.40 N-m | 1.03 ft lb
  • Fuerza inserción: 66.72 N | 15.00 lbf
  • Tamaño nominal: 1/4 in
  • Diámetro: 14.50 mm | 0.57 in
  • Altura: 14.50 mm | 0.57 in
  • Longitud: 43.54 mm | 1.71 in
  • Peso: 32.00 g | 0.07 lb
Especificaciones Ambientales
  • Temperatura operación: -55 °C a +85 °C
  • Temperatura almacenamiento: -65 °C a +125 °C
  • Resistencia humedad: IEC 60068-2-3
  • Choque mecánico: IEC 60068-2-27
  • Choque térmico: IEC 60068-2-14
  • Vibración: IEC 60068-2-6
  • Corrosión: IEC 60068-2-11
Compliance
  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Sobre Valor Máximo de Concentración
  • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de calidad
Rendimiento VSWR
  • 0–2000 MHz: VSWR 1.12 / Pérdida retorno 25.00 dB
  • 2000–3000 MHz: VSWR 1.12 / Pérdida retorno 25.00 dB
  • 3000–4000 MHz: VSWR 1.15 / Pérdida retorno 23.00 dB

Descarga la ficha técnica aquí
