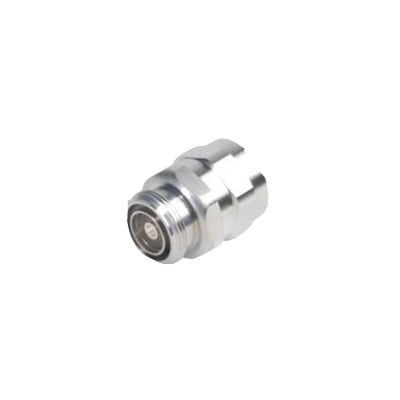

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX

Available: In Stock
$ 754.85 MXN

Características Principales

  • Conector DIN 7-16 hembra de alta calidad
  • Modo de ensamble auto-expandible para fácil instalación
  • Cuerpo plateado para resistencia a la corrosión
  • Contacto central de oro para conductividad superior
  • Aislante dieléctrico de teflón para alta estabilidad
Especificaciones Eléctricas
  • Impedancia: 50 ohm
  • Frecuencia de operación: 0 – 5000 MHz
  • Impedancia del cable: 50 ohm
  • IMD de 3er orden: típico -116 dBm @ 1800 MHz
  • Tensión de prueba DC: 4000 V
  • Resistencia contacto externo: máx. 1.50 mΩ
  • Resistencia contacto interno: máx. 0.40 mΩ
  • Resistencia de aislamiento: mín. 5000 MΩ
  • Potencia de pico: máx. 40.00 kW
  • Pérdida de inserción: típica 0.05 dB
Especificaciones Mecánicas
  • Estilo del cuerpo: Recto
  • Método de fijación contacto externo: Abrazadera
  • Método de fijación contacto interno: Cautivo
  • Revestimiento contacto externo: Trimetal
  • Revestimiento contacto interno: Plata
  • Durabilidad de fijación: 25 ciclos
  • Durabilidad de interfaz: 50 ciclos
  • Fuerza de retención: 1334 N | 300 lbf
  • Par de retención: 8.13 N·m | 72.00 in lb
  • Fuerza de inserción: 200.17 N | 45.00 lbf
Especificaciones Ambientales
  • Temperatura de operación: -40 °C a +85 °C (-40 °F a +185 °F)
  • Temperatura de almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
  • Profundidad de inmersión: 1 m
  • Prueba de inmersión: Mated (IEC 60529:2001, IP68)
  • Prueba de chorros de agua: Mated (IEC 60529:2001, IP66)
  • Prueba de resistencia a la humedad: IEC 60529, IP68
  • Prueba de choque mecánico: IEC 60068-2-27
  • Prueba de vibración: IEC 60068-2-6
  • Prueba de corrosión: IEC 60068-2-11, Condición Ka
Dimensiones
  • Tamaño nominal: 7/8 in
  • Diámetro: 37.10 mm | 1.46 in
  • Longitud: 47.90 mm | 1.89 in
  • Peso: 136.60 g | 0.30 lb
Condiciones Estándar
  • Atenuación, temperatura ambiente: 20 °C | 68 °F
  • Potencia promedio, temperatura ambiente: 40 °C | 104 °F
Return Loss/VSWR
  • 50–1000 MHz: VSWR 1.02 | Pérdida de retorno 40.00 dB
  • 1000–1900 MHz: VSWR 1.03 | Pérdida de retorno 38.00 dB
  • 1900–2200 MHz: VSWR 1.04 | Pérdida de retorno 34.00 dB
  • 2200–2700 MHz: VSWR 1.06 | Pérdida de retorno 31.00 dB
  • 2700–3600 MHz: VSWR 1.07 | Pérdida de retorno 30.00 dB
  • 3600–5000 MHz: VSWR 1.09 | Pérdida de retorno 27.00 dB
Conformidad Regulatoria
  • RoHS: 2011/65/EU Conforme por Exención
  • China RoHS: SJ/T 11364-2006 Por encima del valor máximo de concentración (MCV)
  • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad

Descarga la ficha técnica aquí
