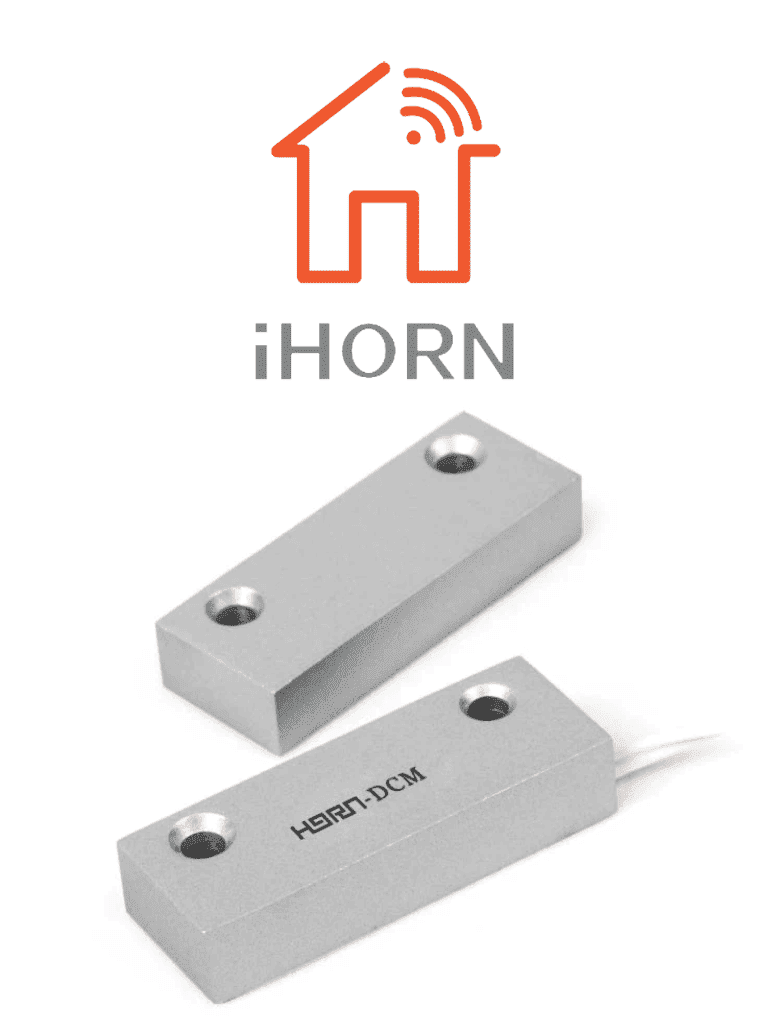

IHORN HO03F - Contacto Magnético Alámbrico de Metal. Compatible Con DSC / RISCO / IHORN / Salida N.C.

Información General

Descripción

El IHORN HO-03F es un contacto magnético de uso rudo, con recubrimiento de metal diseñado específicamente para entornos donde un sensor de plástico común no duraría, como cortinas metálicas, portones o puertas industriales.

Características:

• Pequeño volumen, instalación conveniente.
• función a prueba de golpes.
• Diseño de ahorro de energía.

Especificaciones Técnicas

• Material: Chapado de metal
• Voltaje: (V DC): ≤100
• Corriente de funcionamiento (mA): ≤500
• Modo de contacto: N.C.
• Brecha activa (mm): ≥35.

Manual de instalación:

1. Ubicar el sensor en la posición requerida, ya sea puerta / cortina / portones.
2. Utilizar cable de 2 hilos 2X22 no polarizado para alarma.
3. Conectar los hilos desde el sensor hasta la zona determinada y terminal GNDdentro del Panel de alarma.
4. Revisar que los dos hilos queden perfectamente conectados a los tornillos enel contacto magnético.
5. Conectar en serie la resistencia requerida para compatibilidad del panel de alarmay el funcionamiento sea el correcto.
6. Cuando la separación ente ambos cuerpos magnéticos sea mayor a los 40 mm, seactivara la alarma
7. Activa la sirena hasta que sea atendida la emergencia como corresponda enel sitio de la intrusión.
8. La instalación correcta evitara visitas no necesarias.

Compatibilidad

• DSC.
• AJAX (utilizando AJX1200004 ó AJX1200005).
• BOSCH.
• RISCO.
• Etc. (Todos los paneles de alarma con entrada de zonas cableadas convencionales).
