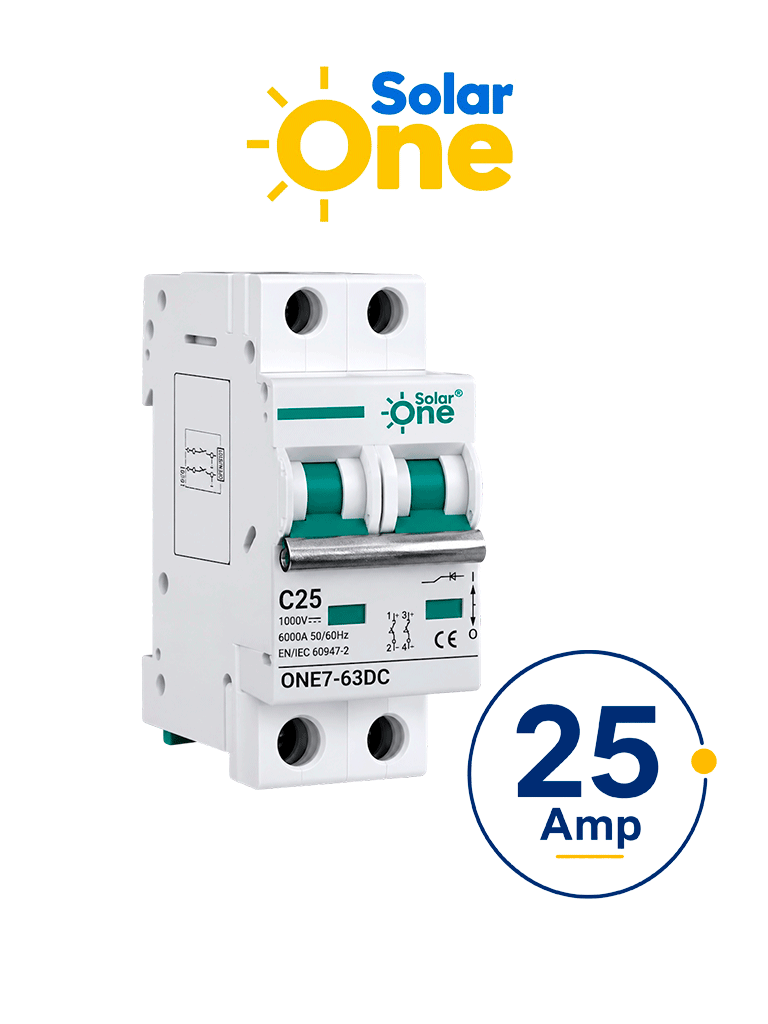

Interruptor Termomagnetico de corriente Directa 2 Polos 25 Amp / 1000 VDC / 2 X 25A CD
- Product SKU: 14225
Información General
El Interruptor Termomagnético de Corriente Directa (CD) ITM 2P 25 A está diseñado para brindar protección contra sobrecorrientes y cortocircuitos en sistemas eléctricos de corriente continua, especialmente en instalaciones fotovoltaicas. Su diseño para montaje en riel DIN facilita una instalación rápida y segura dentro de tableros eléctricos. Incorpora disparo térmico y magnético para una respuesta confiable ante sobrecargas y fallas eléctricas, ofreciendo una capacidad de interrupción de 6 kA y una tensión nominal de hasta 1000 VDC. Es una solución ideal para proteger circuitos de paneles solares, inversores y otros equipos de energía renovable que requieren alta confiabilidad y seguridad operativa.
Características Principales
- Protección Termomagnética: Combina protección térmica y magnética contra sobrecargas y cortocircuitos.
- 2 Polos (2P): Permite la desconexión simultánea de ambos conductores del circuito.
- Curva de Disparo C: Ideal para aplicaciones generales con cargas de arranque moderado.
- Montaje en Riel DIN: Facilita una instalación rápida dentro de gabinetes eléctricos.
- Alta Durabilidad Mecánica: Diseñado para miles de operaciones de apertura y cierre.
- Aplicación Fotovoltaica: Especialmente desarrollado para sistemas de energía solar en corriente directa.
Especificaciones Técnicas
- Número de polos: 2P
- Corriente nominal: 25 A
- Voltaje de operación: 1000 VDC
- Voltaje de aislamiento: Hasta 1000 VDC
- Voltaje de impulso (Uimp): 4 kV
- Capacidad máxima de interrupción: 6 kA
- Capacidad de ruptura de servicio: 75 % Icu
- Temperatura de operación: -35 °C a +70 °C
- Altitud máxima: 2000 m
- Humedad relativa: ≤95 %
- Nivel de contaminación: 3
- Categoría de instalación: Clase III
- Dimensiones: 36 × 80 × 71 mm
- Peso aproximado: 0.24 kg
