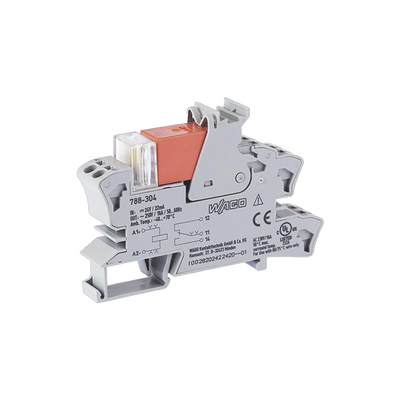

Módulo con relé de 24 VCC diseñado para aplicaciones de automatización industrial y control eléctrico. Cuenta con un inversor y capacidad de corriente permanente límite de 16 A, con tecnología de conexión Push-in CAGE CLAMP® para conductores de 0.34 a 2.5 mm². Incluye indicador LED rojo para visualización de estados y está diseñado para montaje en carril DIN de 35 mm. Certificado bajo normas EN 61010-2-201, EN 61810-1, EN 61373 y UL 508, con grado de protección IP20 y rango de temperatura de operación de -40°C a +70°C.
Características Generales
Tensión nominal: 24 VCC
Corriente permanente: 16 A
Número de inversores: 1
Indicador de estado: LED rojo
Tecnología de conexión: Push-in CAGE CLAMP®
Grado de protección: IP20
Color: Gris
Montaje: Carril DIN-35
Circuito de Control
Tensión nominal de entrada: DC 24 V
Rango de tensión: ±10%
Corriente nominal de entrada: 19 mA
Circuito de Carga
Material de contacto: AgNi 90/10
Corriente límite servicio: 16 A
Corriente de irrupción: 30 A / 4 s (AC)
Tensión de conmutación: AC 250 V máx.
Potencia de conmutación: AC 4000 VA
Capacidad de conmutación: AC-15: 6A/250V, DC-13: 2A/24V
