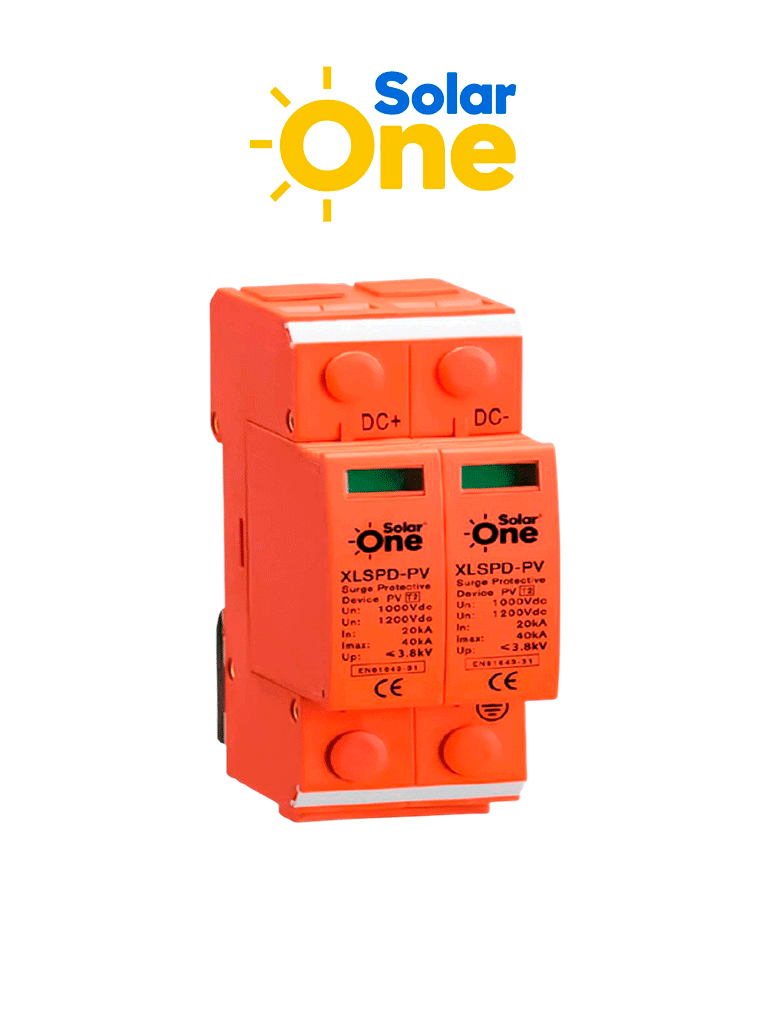

Protector de Descargas Atmosféricas 2 Polos 1000 VDC - SPD de corriente continua diseñado para sistemas fotovoltaicos / Montaje en riel Din
- Product SKU: 142P
Información General
El Protector de Descargas Atmosféricas DC Solar One de 2 polos y 1000 VDC es un dispositivo de protección contra sobretensiones transitorias (SPD) diseñado para proteger sistemas fotovoltaicos frente a descargas atmosféricas y picos de voltaje que pueden dañar paneles solares, inversores y demás equipos de corriente continua. Se instala en paralelo sobre la línea de alimentación y es ideal para aplicaciones residenciales, comerciales e industriales donde se requiere una protección confiable de la instalación fotovoltaica. Incorpora varistores (MOV) de alta energía, desconectores térmicos de seguridad e indicadores visuales de estado para brindar una operación segura, prolongar la vida útil de los equipos y reducir costos por mantenimiento o reemplazo. Su diseño compacto permite una instalación rápida sobre riel DIN estándar y ofrece un excelente desempeño en ambientes exigentes.

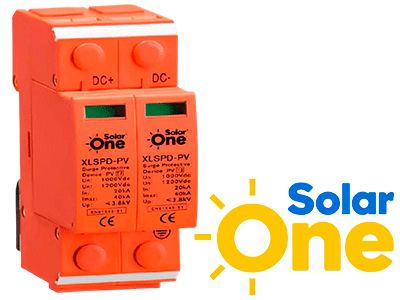

Características Principales
- Protección contra sobretensiones: Diseñado para proteger sistemas fotovoltaicos contra descargas atmosféricas y picos de voltaje.
- Aplicación en corriente continua: Especialmente desarrollado para instalaciones solares DC.
- 2 polos: Protección simultánea para líneas positiva y negativa.
- 1000 VDC: Compatible con sistemas fotovoltaicos de hasta 1000 V en corriente continua.
- Varistores MOV de alta energía: Absorben sobretensiones de alta intensidad.
- Desconectores térmicos integrados: Incrementan la seguridad durante condiciones de falla.
- Indicadores visuales de estado: Permiten verificar fácilmente el estado operativo del protector.
- Montaje en riel DIN: Instalación sencilla y rápida en tableros eléctricos.
- Protección Clase II: Adecuado para protección secundaria contra sobretensiones.
- Diseño compacto: Reduce el espacio requerido dentro del gabinete eléctrico.

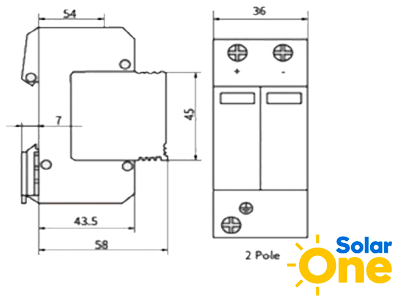

Especificaciones Técnicas
- Número de polos: 2
- Voltaje máximo continuo (Uoc): 1000 VDC
- Corriente nominal de descarga (In): 20 kA (8/20 μs)
- Corriente máxima de descarga (Imax): 40 kA (8/20 μs)
- Nivel de protección de voltaje (Up): ≤3.8 kV
- Clasificación: Tipo II
- Norma: EN61643-31
- Capacidad de cable (rígido): 4–25 mm²
- Capacidad de cable (flexible): 4–16 mm²
- Longitud de pelado: 10 mm
- Tornillo terminal: M5
- Par de apriete circuito principal: 3.5 Nm
- Par de apriete contacto remoto: 0.25 Nm
- Protección frontal: IP40
- Protección de terminales: IP20
- Temperatura de operación: -35 °C a +70 °C
- Peso: 0.12 kg
Descarga de fichas técnicas/manuales
